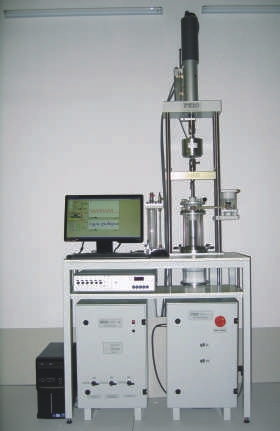

Pero Triaxialanlage Zyklisch

Durch neue Problemstellungen aus der Energie- und Umwelttechnologie wird die Forderung nach zusätzlichen bodenmechanischen Untersuchungsmöglichkeiten lauter.

Hier ist die Antwort der PERO GmbH mit einer Anlage für zyklische Triaxial- und Oedometerversuche im unteren Frequenzbereich bis 10 Hz.

Das Triaxialgerät für zyklische Belastungen erlaubt es, neben den Standardversuchen zyklische Lasten aufzubringen. Es können die Kurvenformen Sinus, Dreieck, Trapez vorgegeben werden. Die Belastungswerte kommen intern aus dem Steuergerät oder extern aus einem Funktionsgenerator oder auch analog registrierter Belastungen aus der Natur.

Zusätzlich zu der Belastungsmöglichkeit über den Spindeltrieb ist ein Membranzylinder für die Grundlast bei zyklischen Versuchen und die anisotrope Konsolidierung vorhanden. Somit lassen sich auch Oedometerversuche mit Standardparametern, zyklischen Lasten und Quelldruckversuche fahren.

Die Standardversuche werden mit dem bewährten Programm PERO SCHER/KD/TRIAX, für spezielle Anwendungen mit
PEROLOG III gesteuert. Zyklische Lasten werden überlagert und über die Software PERO ZYKL-TRX bedient.

Daten der Standardausrüstung

- Zellendruck, Sättigungsdruck bis 14 bar (1,4 MPa)
- Anisotropielast und lastgesteuertes Abscheren (pneumatisch) 14 kN
- Last über Kugelumlaufspindel statisch und zyklisch 25 kN, 100 kN lieferbar
- Hub-, vorschub- und lastgesteuert
- Vorschub im Standardversuch 0,0001 bis 2 mm/min
- Frequenz bis 10 Hz, hubabhängig begrenzt durch maximale Geschwindigkeit 40 mm/sec.
- Triaxialzelle mit Membrandichtung
- Wegmessung vertikal: induktiver Wegaufnehmer, Messung direkt am oberen Probenstempel
in der Zelle
- Manuell zu betätigender Schnellvorschub 10 mm/sec. für Einrichtarbeiten
- Gesamthub des Lastzylinders 62 mm
- Gesamthub des Spindeltriebes 150 mm, Begrenzung extern einstellbar

Meßtechnische Ausstattung

- Kraftaufnehmer für die Anisotropielast max. 14 kN
- Kraftaufnehmer für die Last über Spindeltrieb max. 25 kN, überlastsicher
- Wegaufnehmer vertikal: induktiver Wegaufnehmer Hub 50 mm
- 3 Wegaufnehmer für die Querdehnungsmessung
- 2 Druckaufnehmer für die Regelung von Zellendruck und Sättigungsdruck
- 1 Druckaufnehmer für die Messung des Porenwasserdrucks
- 2 Reservekanäle für zusätzliche Meßwerte
- Steuergerät: Signalausgänge für ggf. externe Meßwerterfassung
- Spindeltrieb 3-fach überlastbar für 3 sec. (Überlastabschaltung)

Geänderte technische Daten auf Anfrage.
