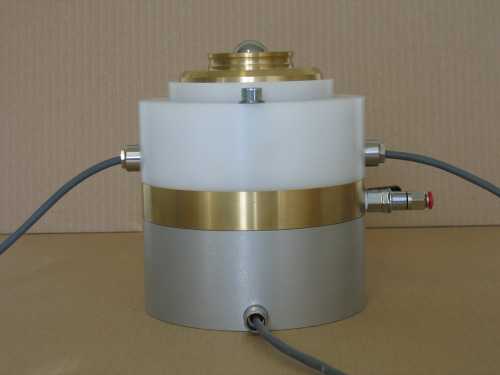

Oedometerzelle mit Querspannungsmessung		 Pero


Querspannungszelle
 Oedometerzelle
mit Querspannungsmessung
- Messung der Spannung an der unteren Grenzfläche
- Temperaturmessung
- Darstellung des Querspannungsverhältnisses on line
   mit Software PERO SKT oder PEROLOG III		 Probenring

Probenring 100 mm Durchmesser,
50 mm Probenhöhe
mit Querspannungs- und Temperatursensorik

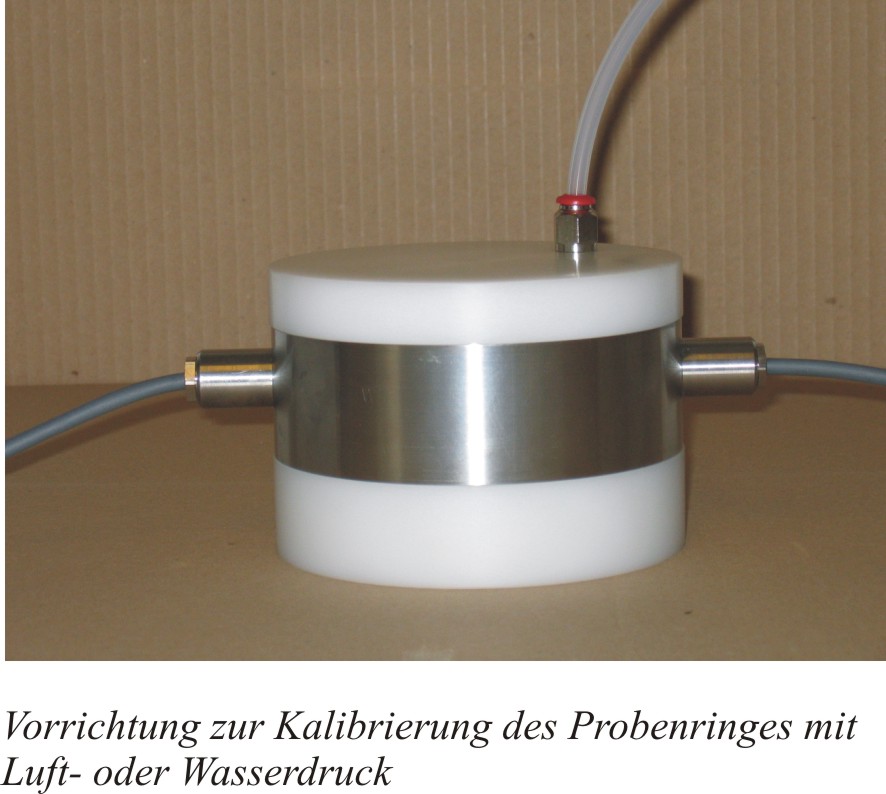

Kalibriervorrichtung Funktion:
Durchführung von Oedometerversuchen bei
gleichzeitiger Messung der
- Querspannung
- Spannungsdifferenz zwischen den Grenzflächen
  auf Grund von Mantelreibung und Adhäsion
- Probentemperatur
- vertikalen Verformung



Ausführung:
Oedometerzelle mit gestütztem Ring.
In den Ring sind integriert:
Querspannungs- und Temperaturmessung.
Unterhalb der unteren Filterplatte befindet sich ein
Kraftaufnehmer, der die Last an der unteren Grenz-
fläche der Probe mißt.

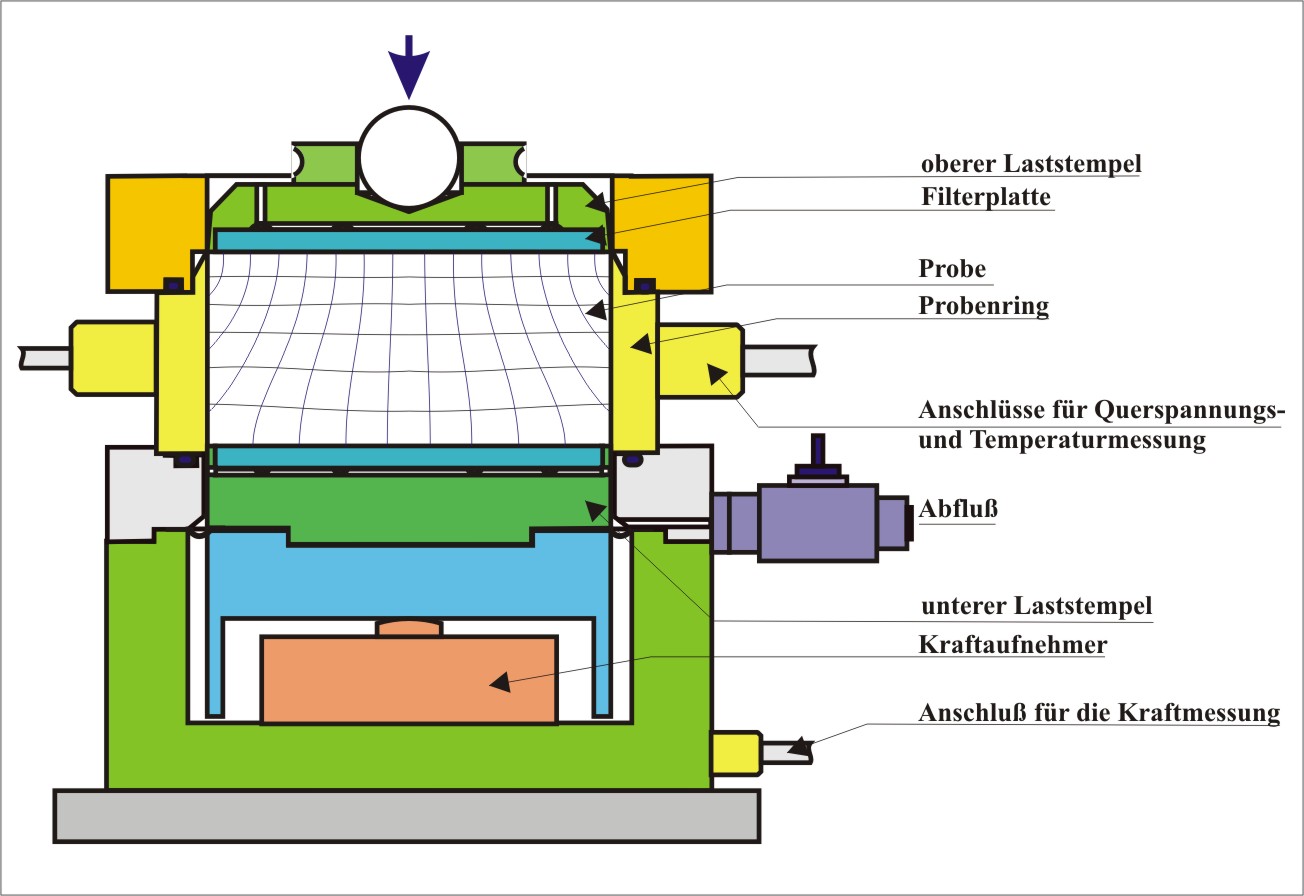

Skizze QZelle
 Meßzelle
zur Bestimmung des
Querspannungs-
verhältnisses


Technische Daten:

Probendurchmesser Standard 100 mm *
Probenhöhe Standard  bis 50 mm *
Meßbereich für die Last Standard 10 kN ( ca.13 MPa)
Meßbereich für die horizontale Spannung Standard 10 Mpa

Bei Betrieb mit PERO-Dataloggern und -Software lassen sich die Meßgrößen incl. Querspannungsverhältnis on line graphisch darstellen. Die weitere Auswertung kann durch Direktübertragung in eine MS EXCEL-Mappe oder über Datenexport mit anderer Software erfolgen.

Eine Kalibriervorrichtung  für die Querspannungsmessung wird als Zubehör geliefert.

  Lieferumfang:

-Meßzelle mit Probenring incl. Kraftaufnehmer, Temperatursensor, Querspannungssensor
- Kalibriervorrichtung zum Einspannen des Probenringes mit Druckanschluß
  Die Kalibrierung erfolgt durch Aufbringen eines definierten Druckes,  z.B. mit Druckregler + Manometer,
   pneum. Kalibrator
- 1 Metallscheibe für die Nullmessung
- Bedienungsanleitung
- Kalibrierblatt

* Geänderte Probenabmessungen und Lastbereiche a.A.

Informationen über Meßwerterfassung, Software, Belastungseinrichtungen entnehmen Sie bitte unseren Unterlagen über Datalogger und KD-Geräte.
