Pero Querdehnungsmessung

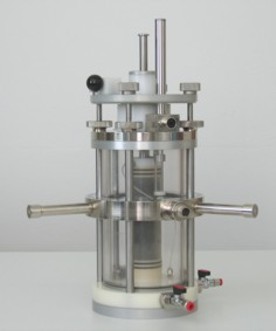

Das Querdehnungsmeßgerät besteht aus drei Wegaufnehmern, die fest in einen Ring eingebaut sind. Dieser Ring wird zwischen zwei Halbzylindern, die den durchgehenden Zellenmantel ersetzen, bei der Montage in die Zelle gesetzt.

Die Taster der Wegaufnehmer sind am Ende mit Tellern versehen, die von außen gegen die Bodenprobe gelegt werden. Dazu sind die Wegaufnehmer mit Federn geringer Federkraft ausgestattet. Die Kerne und Taster der Wegaufnehmer stehen unter Zellendruck, so daß keine reibende Dichtung das Anlegen der Taster an die Probe behindert. Dadurch sind Auflagekräfte von 1/10 N möglich.

Die drei Wegaufnehmer sind innerhalb des Einbaurings so verschaltet, daß mit dem dazugehörigen Kabel ein Signal für eine Meßstelle entsteht, die einen Wert für die Durchmesseränderung der Probe liefert. Daraus ist in der Auswertung die Änderung der Querschnittsfläche zu ermitteln.

Durch die Messung mit Dreipunktauflage ist eine seitliche Verschiebung kompensiert. Durch den Einsatz der Teller alsTaster ist gewährleistet, daß die jeweils größte Ausbauchung gemessen wird.
